Procédé utilisé
– SEE&SHOOT® (Brevet Européen n° EP1914350)
– SOIL STABILIZATIONTM

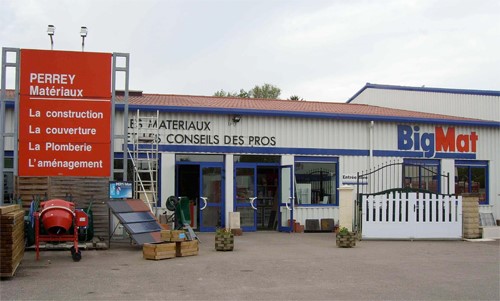

Localisation du chantier
Colmar (68)
Maître d’Ouvrage
Particulier
Typologie de l’ouvrage
- Fondations superficielles (type semelles filantes)
- Dallage industriel en béton armé (50 cm d’épaisseur)
Extension de l’intervention

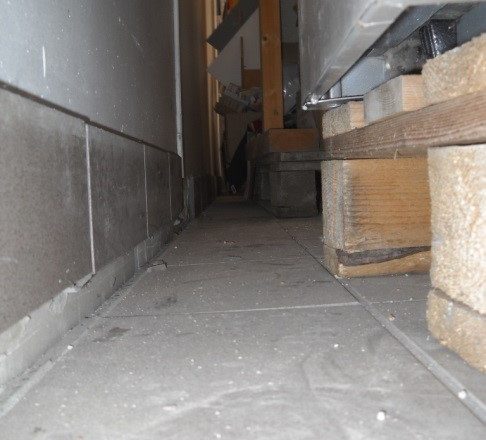

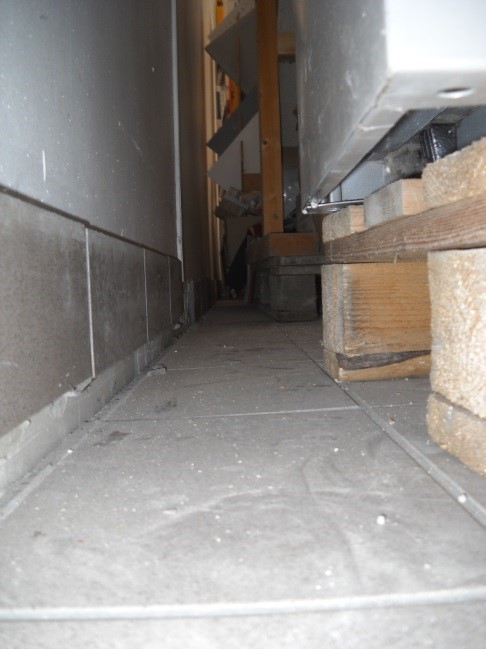

Les affaissements les plus importants concernent :
- 50 ml
- 300 m² de dallage industriel
:: Conception de l’intervention

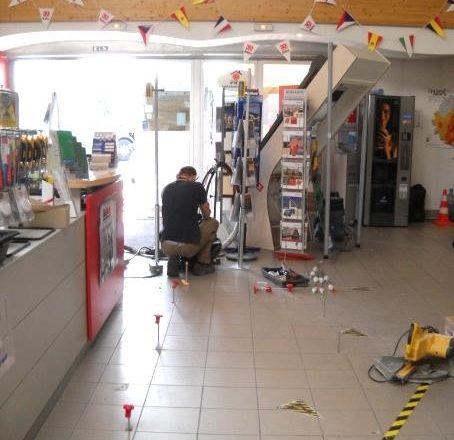

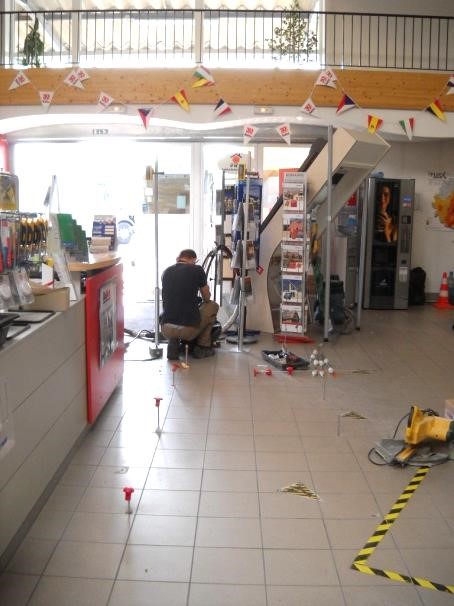

.: Câblage électrique composé de 24 électrodes
– Construction du modèle géoélectrique du sous-sol (ERT3D) sous la zone affaissée (à traiter) et celle stable (prise comme repère)
.: 7 essais pénétrométriques DPM30 :
– 1 essai pénétrométrique de repère dans une zone stable;
– 2 essais pénétrométriques réalisés avant l’intervention dans les zones les plus affaissées et implantés en fonction des anomalies décelées par le modèle géoélectrique;
– 2 essais pénétrométriques intermédiaires;
– 2 essais réalisés après les injections pour quantifier l’augmentation des caractéristiques mécaniques du sol traité.

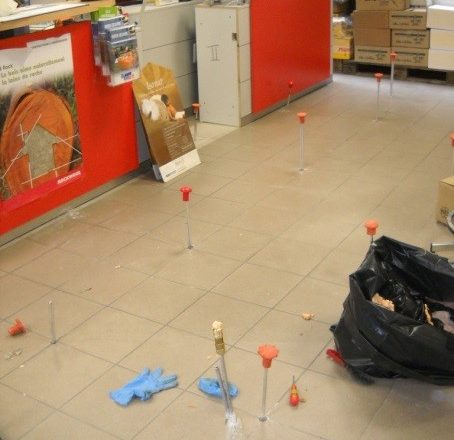

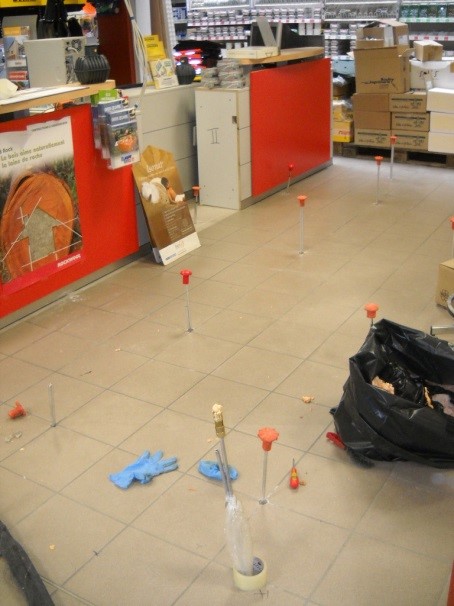

.: Phase d’injection
Sur la base du croisement des données ERT et DPM30
- 2 niveaux d’injections sous dallage;
- 3 niveaux d’injections sous fondation.
et jusqu’à homogénéisation des volumes de sol traités.
