Procédé utilisé
SEE&SHOOT® – (Brevet Européen n° EP2543769)
SOIL STABILIZATION™
Localisation
6, Boulevard des Invalides – 75007 Paris
Maître d’Ouvrage
INSTITUT NATIONAL DES INVALIDES
Périmètre de l’intervention

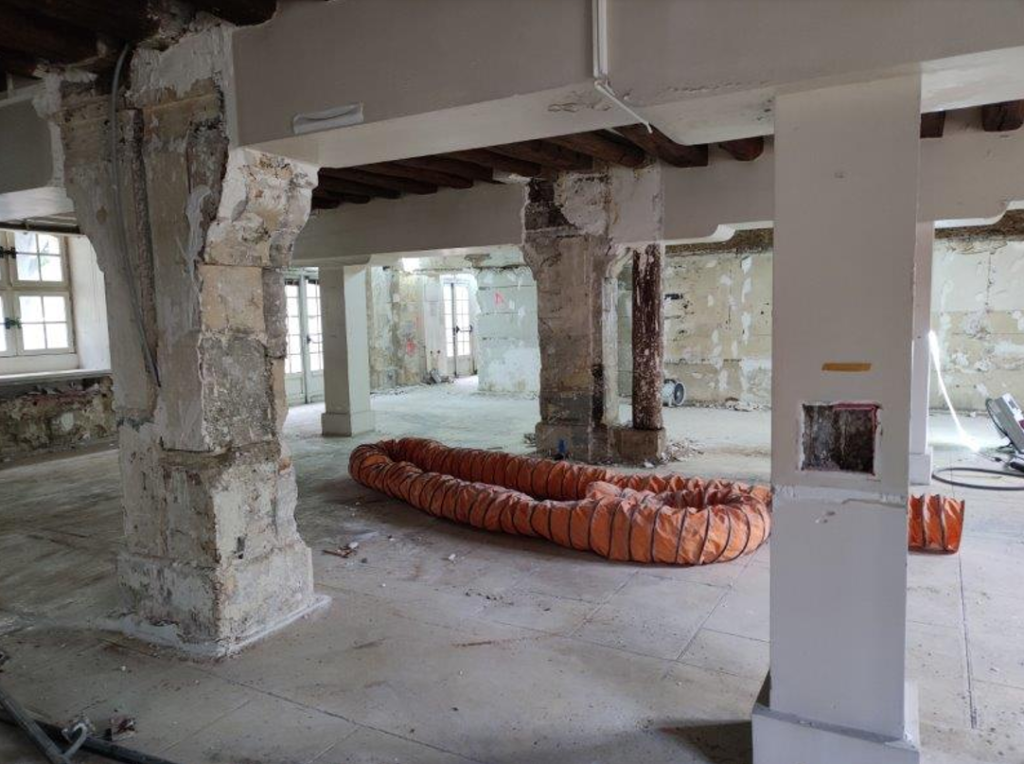

Les désordres du bâtiment faisant partie d’un centre scolaire communal concernaient:
- Des fissures diverses dans les murs porteurs;
- Des chutes aléatoires de morceaux de terre cuite, provenant des anciens hourdis existants en terre cuite armée.
L’intervention s’est déroulée sur une période de cinq jours et sur un périmètre de :
- 61 ml avec le procédé SEE&SHOOT® (sous semelles filantes).
Contexte environnemental et géologique

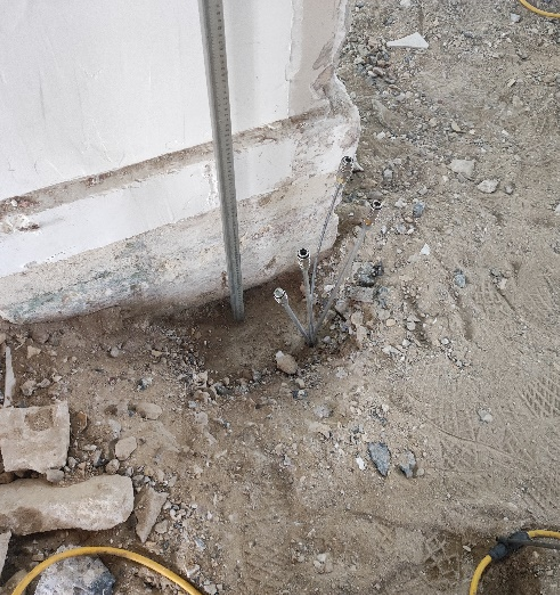

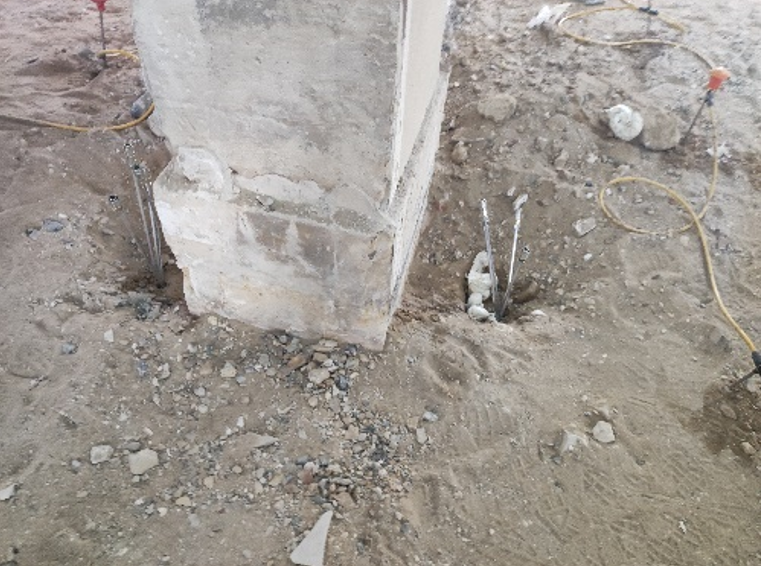

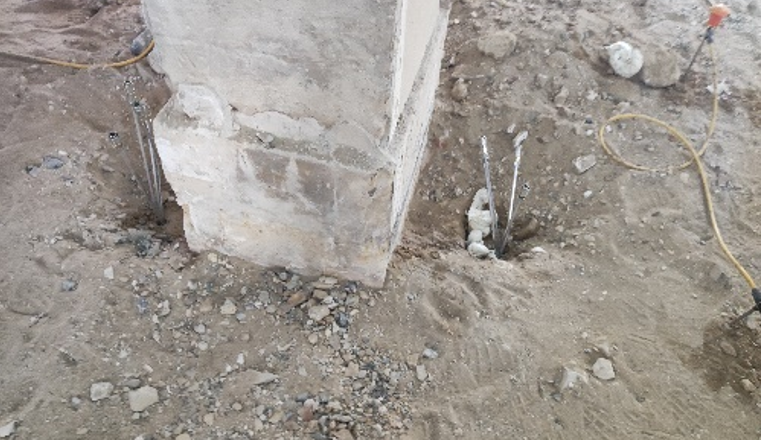

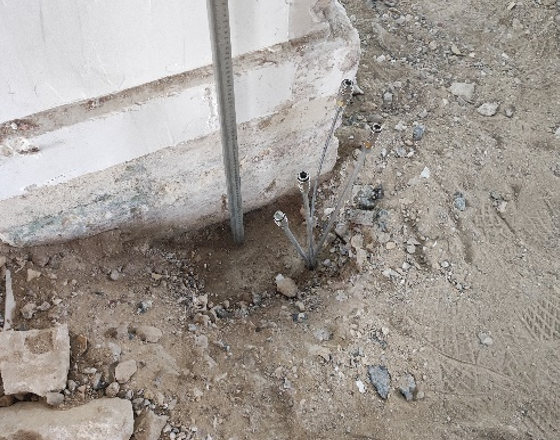

Il s’agit d’un monument historique, l’intervention a concerné le traitement de sol porteur sous une semelle isolée, via 8 tubes d’injection présents dans deux perforations abandonnées dans le sol et insérés sur 4 niveaux de profondeurs.
:: Conception de l’intervention
- Avant les injections :

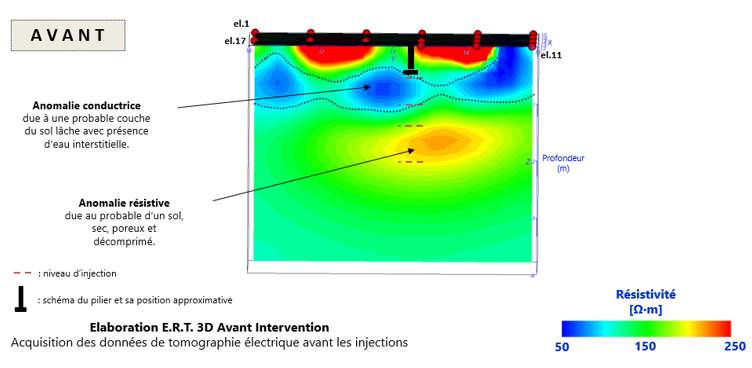

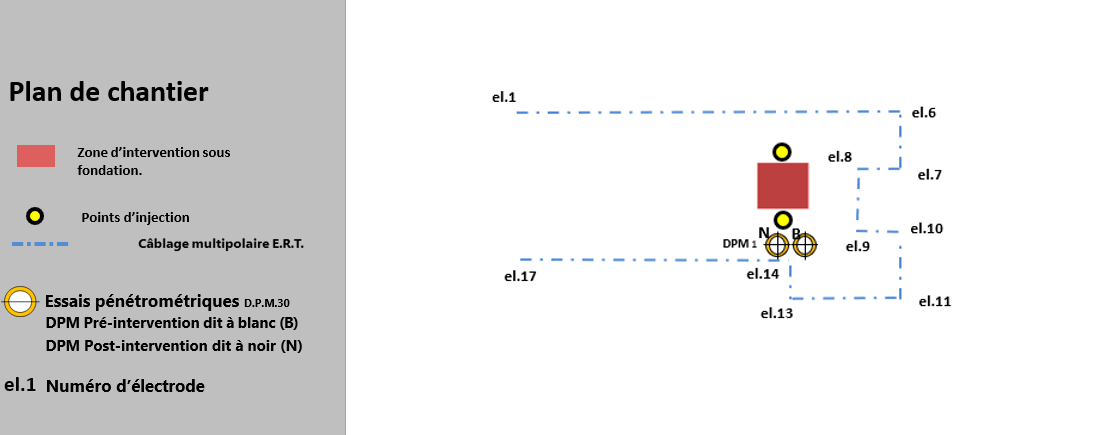

Construction des modèles géoélectriques tridimensionnels du sol sous les fondations (ERT3D) : il a été utilisé deux câbles multipolaires de 17 électrodes avec un espacement de 1,00 m.

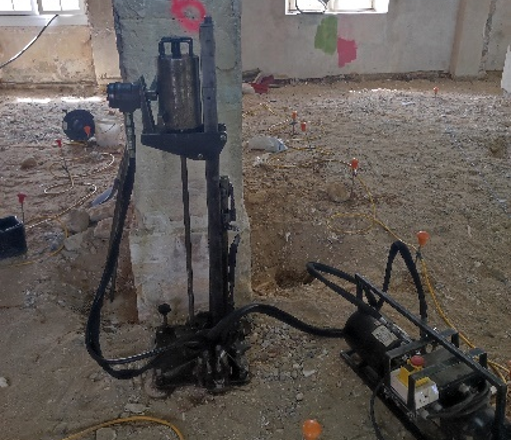

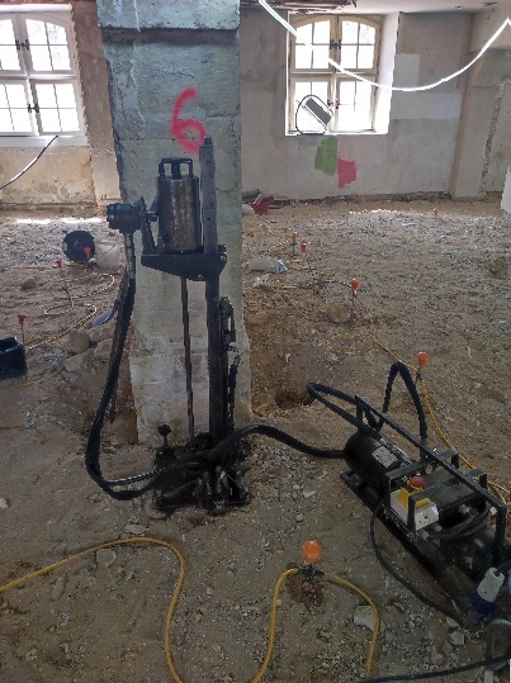

1 essai pénétrométrique réalisé avant l’intervention, pour le diagnostic.
- Pendant les injections :
Modèles géoélectriques tridimensionnels du sol sous les fondations (ERT3D) pour le suivi.
- Après les injections :
1 essai réalisé après les injections pour quantifier l’augmentation des caractéristiques mécaniques du sol traité, pour la validation de l’intervention.

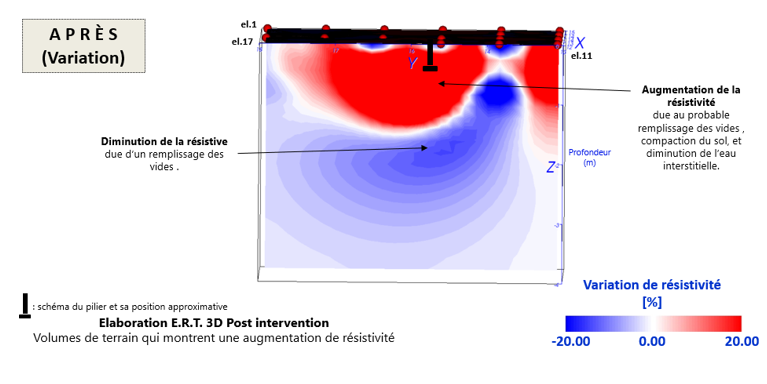

Modèles géoélectriques tridimensionnels du sol sous les fondations (ERT3D) pour la validation de l’intervention
NB : Cette intervention utilise des méthodes de recherche non destructives.
