Procédé utilisé
– SEE&SHOOT® – (Brevet Européen n° EP2543769)
– SOIL STABILIZATIONTM
Localisation
Saint-Thibault-des-Vignes (77)
Maître d’Ouvrage
Particulier
Périmètre de l’intervention

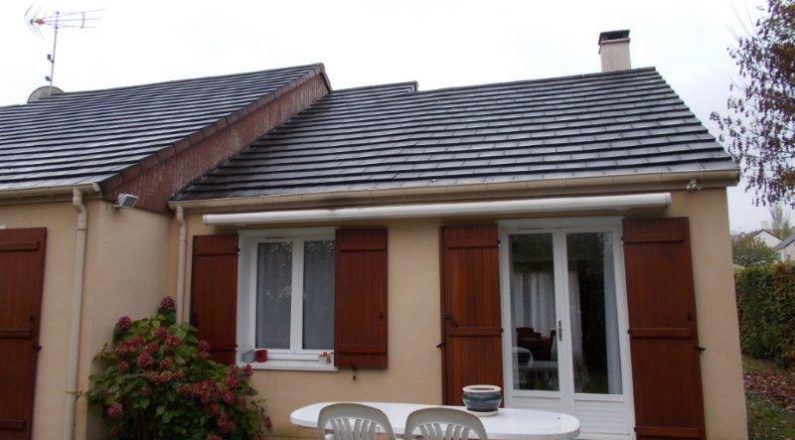

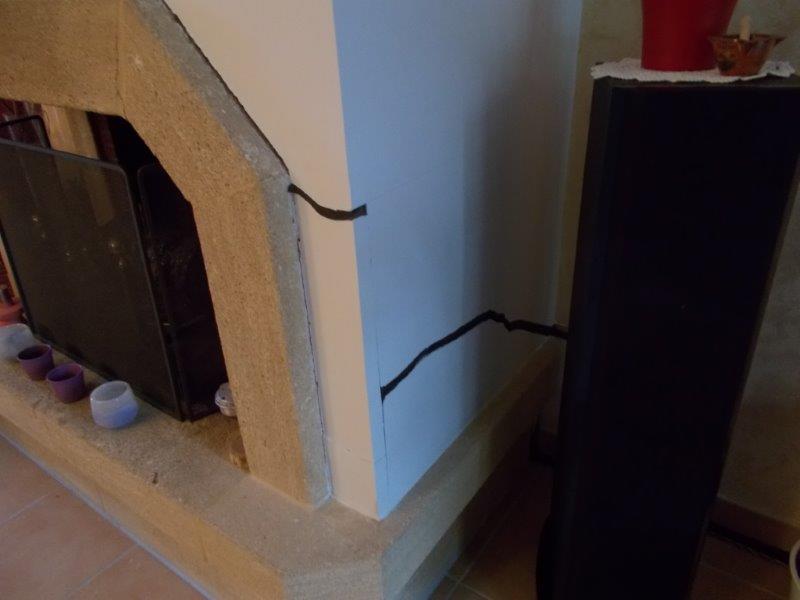

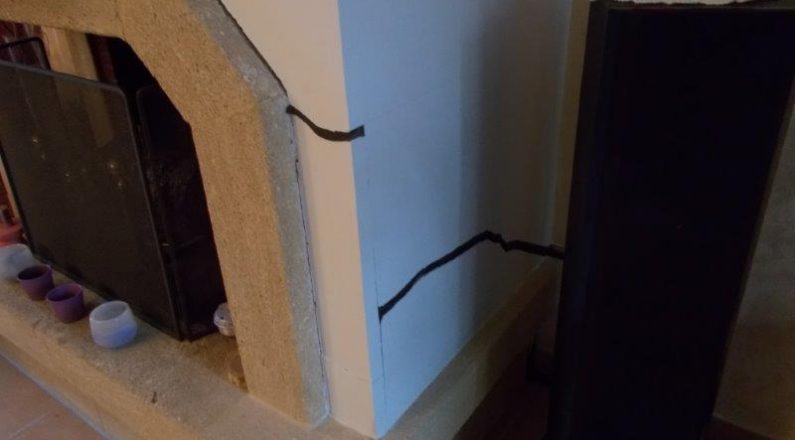

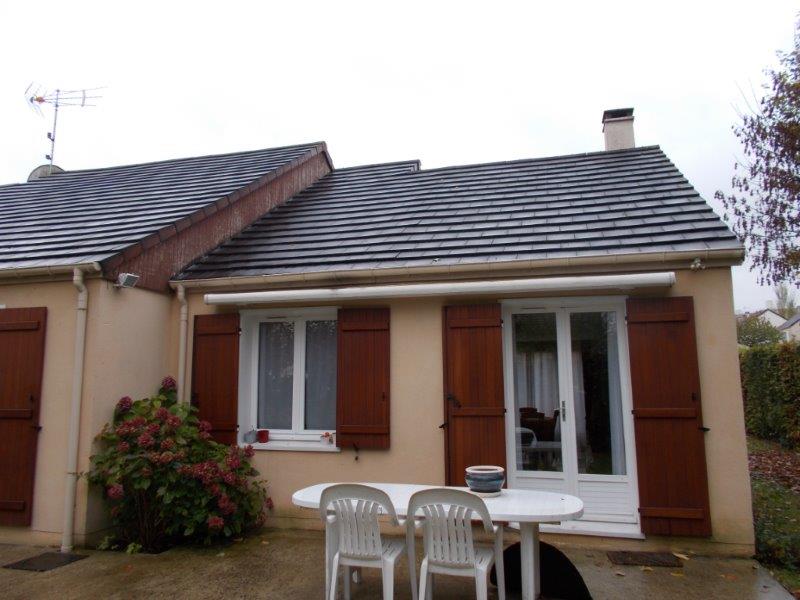

Les désordres intéressent deux zones distinctes du pavillon:

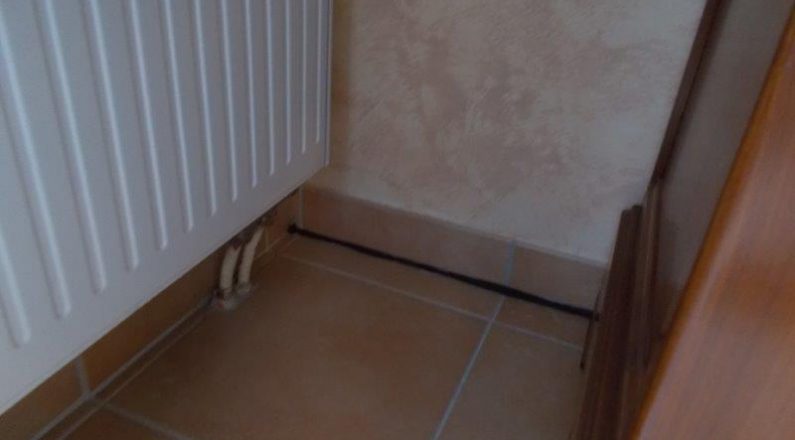

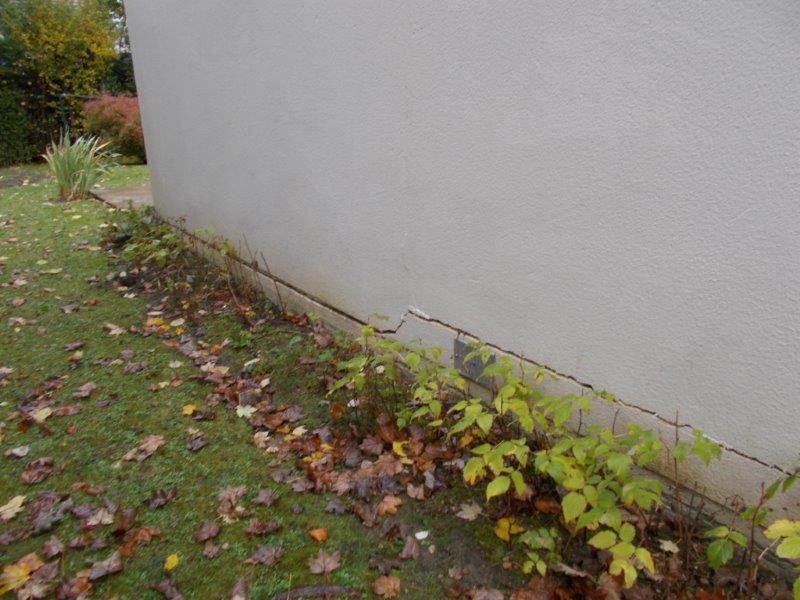

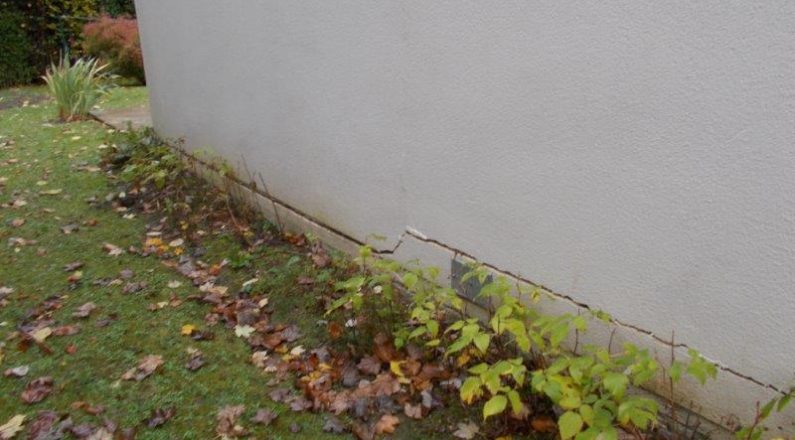

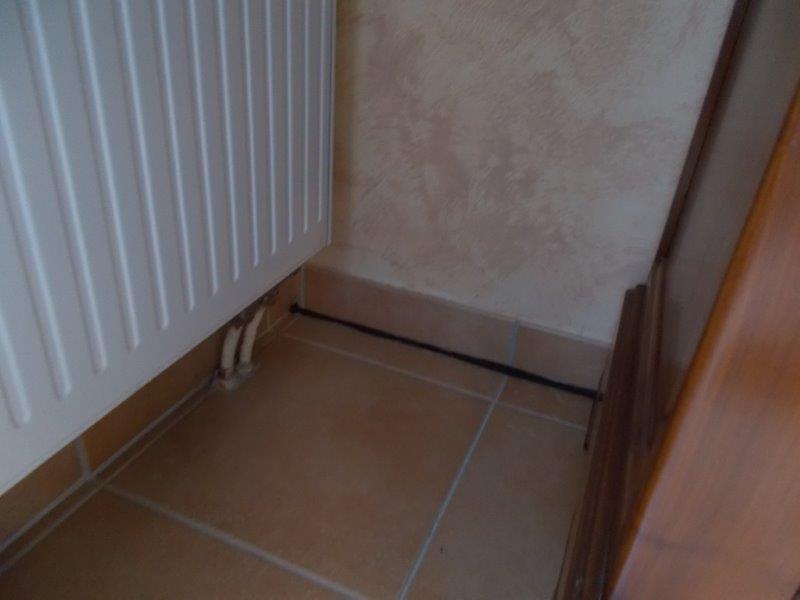

- une partie affaissée d’environ 25,00 m² de dallage sur terre plein entraînée par l’affaissement d’environ 16,00 m de fondation filante périmétrique;
- une partie affaissée sur 8,00 m de fondation filante au niveau d’une petite extension située à l’angle opposé.
Typologie de l’ouvrage

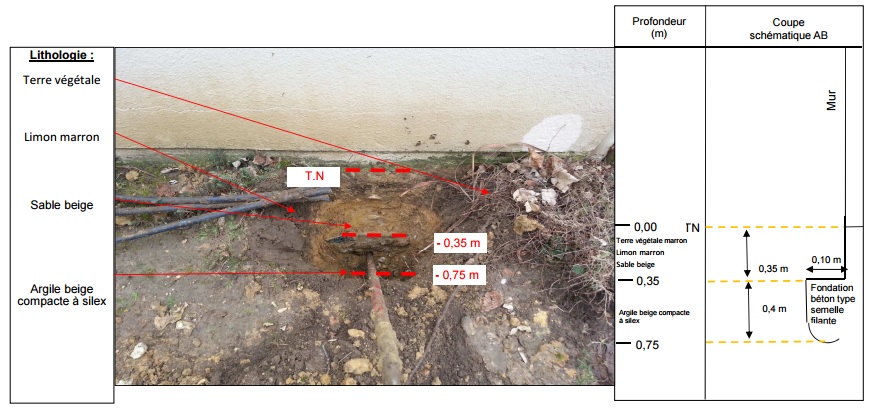

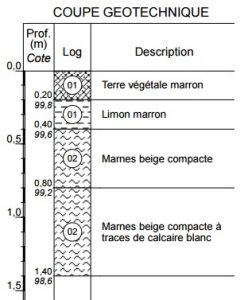

- Semelles filantes sous murs porteurs ancrées à 75 cm/TN dans des marnes beiges compactes;
- Dallage résidentiel sur terre plein en béton armé (12 cm d’épaisseur).
 |
 |
:: Conception de l’intervention
.: SEE&SHOOT®
- Câblage électrique composé de 48 électrodes et construction du modèle géoélectrique du sous-sol (ERT4D) pour couvrir les deux zones affaissées et les zones stables prises comme repère.
- 6 essais pénétrométriques DPM30
– 2 essais avant l’intervention dans les zones les plus affaissées et implantés en fonction des anomalies décelées par le modèle géoélectrique ;
– 1 essai intermédiaire ;
– 3 essais après les injections pour quantifier l’augmentation des caractéristiques mécaniques du sol traité.
- Injection sous fondation sur 3 niveaux et réalisée en fonction du croisement des données ERT et DPM30.
.: SOIL STABILIZATIONTM
- Mise en place d’un niveau laser dans une zone stable et de capteurs de haute précision sensible au 1/10 de millimètre qui balaient l’ensemble de la surface affaissée.
- Réalisation d’un maillage de perforation/injection avec espacements compris entre 1,00 m et 1,50 m à faible diamètre (6-8 mm) entre les joints des carreaux.
- Injections à l’interface sol-dallage: selon l’effet de l’action de gonflement compactage de la couche de forme et soulèvement contrôlé par niveau laser.
NB : Afin de limiter le risque d’endommagement des réseaux enterrés, un repérage et un marquage au sol a été effectué en amont par une entreprise spécialisée. Cette intervention utilise des méthodes de recherche non destructives.
