Pavillon, Vendée (85)

DEVIS GRATUIT Nous vous contactons
dans les 48h

Procédé utilisé

SEE&SHOOT®  – (Brevet Européen n° EP2543769)

SOIL STABILIZATION TM

Localisation

Chantonnay (85)

Maître d’Ouvrage

Particulier

Périmètre de l’intervention

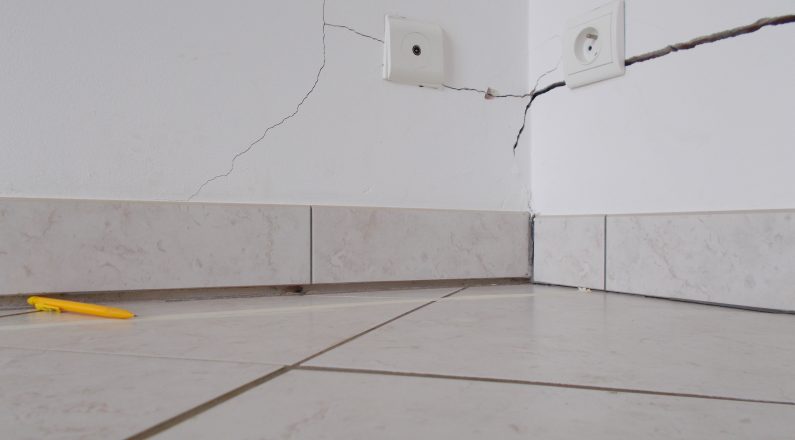

Les désordres du pavillon en RDC concernaient:

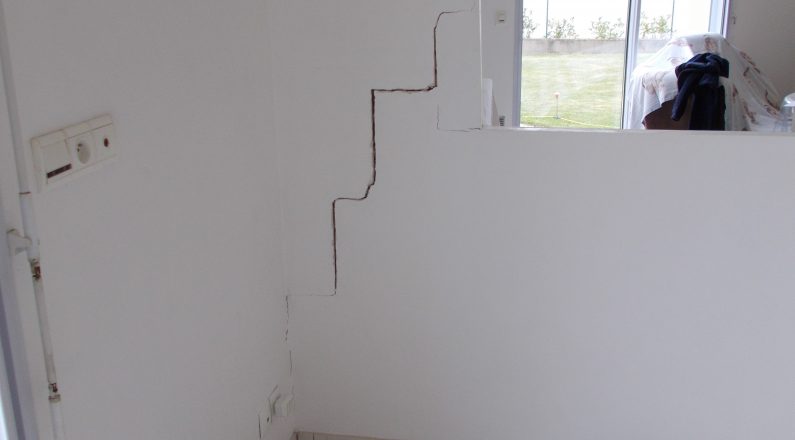

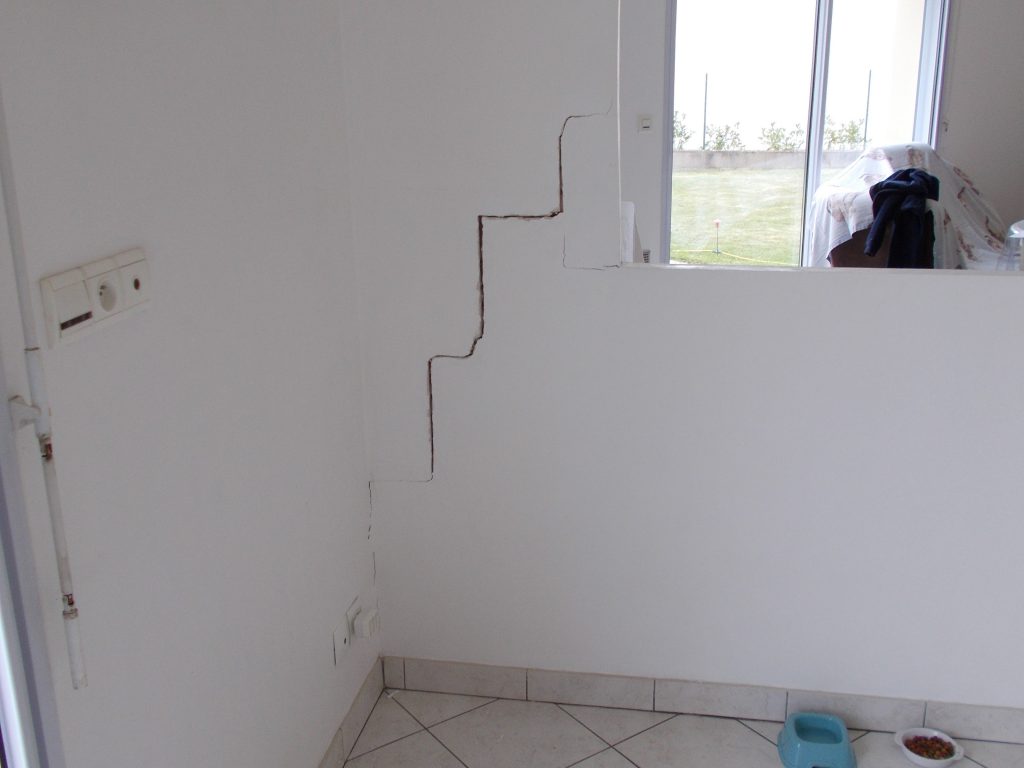

  • Le mur Nord avec de nombreuses fissures en escalier, horizontales et verticales;

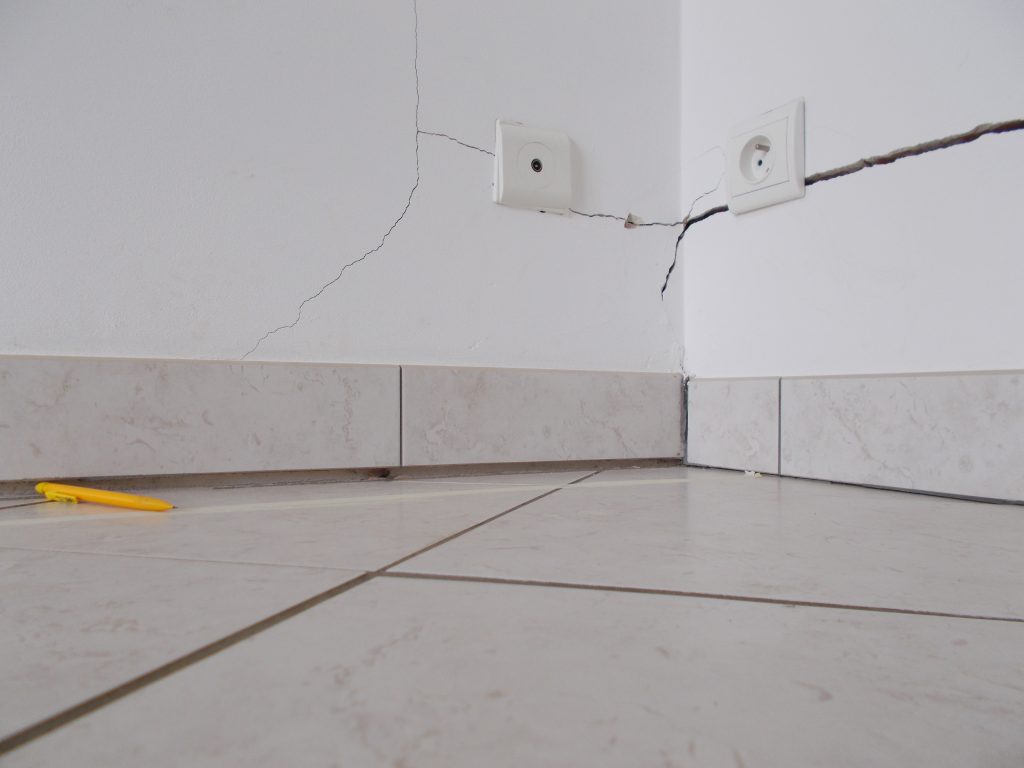

  • Des fissures sur le dallage;
  • Un affaissement du dallage et du mur porteur de l’ordre du centimètre au Nord de la maison;

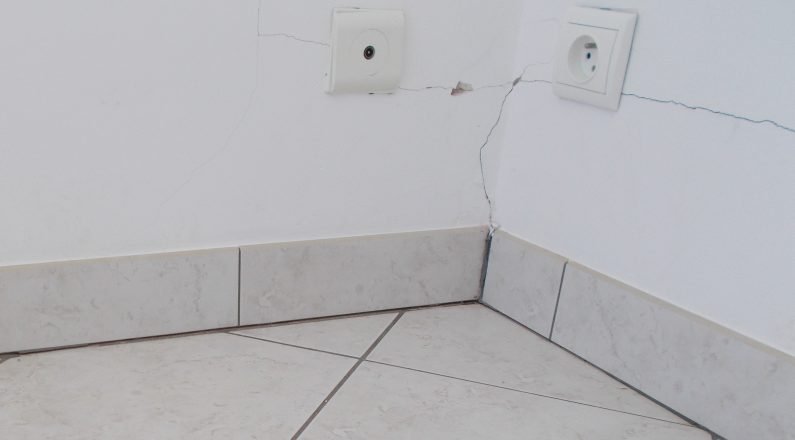

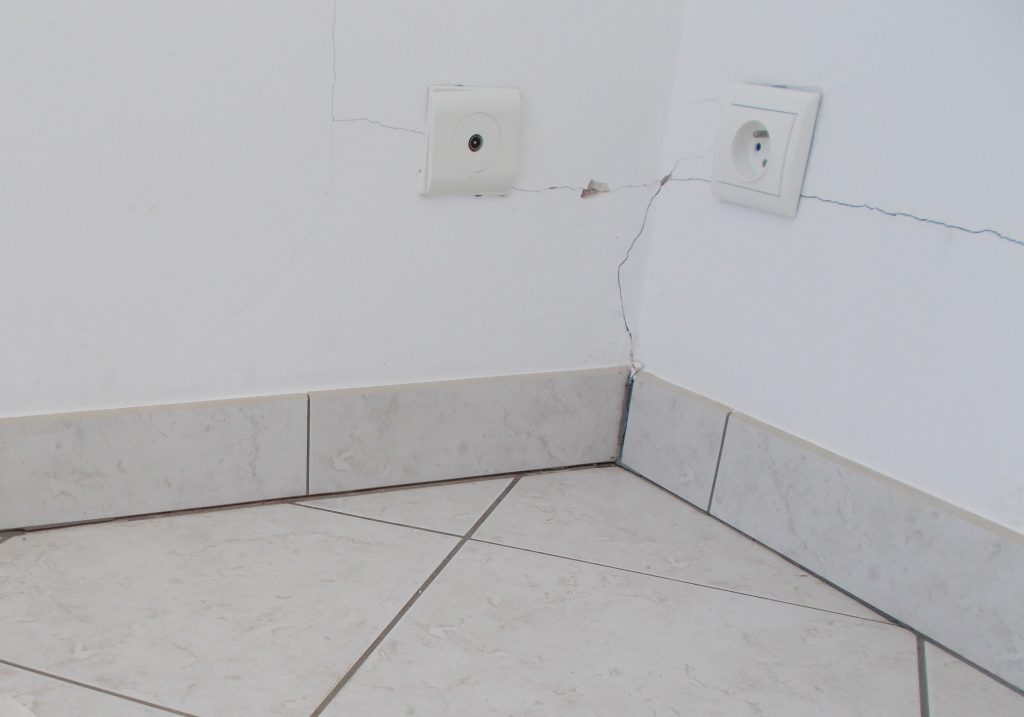

  • La présence d’autres fissures à l’intérieur de la maison engendrées probablement par l’affaissement du mur porteur interne.

L’intervention s’est déroulée sur une période de trois jours et sur un(e) périmètre/surface de :

  • 16,4 ml avec le procédé SEE&SHOOT® (sous semelles filantes);
  • 46,85 m² avec le procédé SOIL STABILIZATIONTM (sous dallage).

Contexte environnemental et géologique

L’ouvrage sinistré se situe dans une zone résidentielle caractérisée par une morphologie collinaire. Sur la base de l’étude de sol, des données E.R.T. 3D et D.P.M. 30 obtenues avant les injections, le sous-sol au droit de la fondation/dallage est caractérisé par une lithologie argileuse et marneuse. Les fondations de type semelles filantes sont ancrées à -1,30 m et à -0,60 m pour le mur porteur à l’intérieur de la maison.

:: Conception de l’intervention

.: SEE&SHOOT®

  • Câblage électrique composé de 48 électrodes et construction du modèle géoélectrique du sous-sol (ERT4D) pour couvrir les deux zones affaissées et les zones stables.
  • 3 essais pénétrométriques DPM30
    – 1 essai d’étalonnage ;
    – 1 essai avant l’intervention dans la zone la plus affaissée et implanté en fonction des anomalies décelées par le modèle géoélectrique ;
    – 1 essai après les injections
    pour quantifier l’augmentation des caractéristiques mécaniques du sol traité.

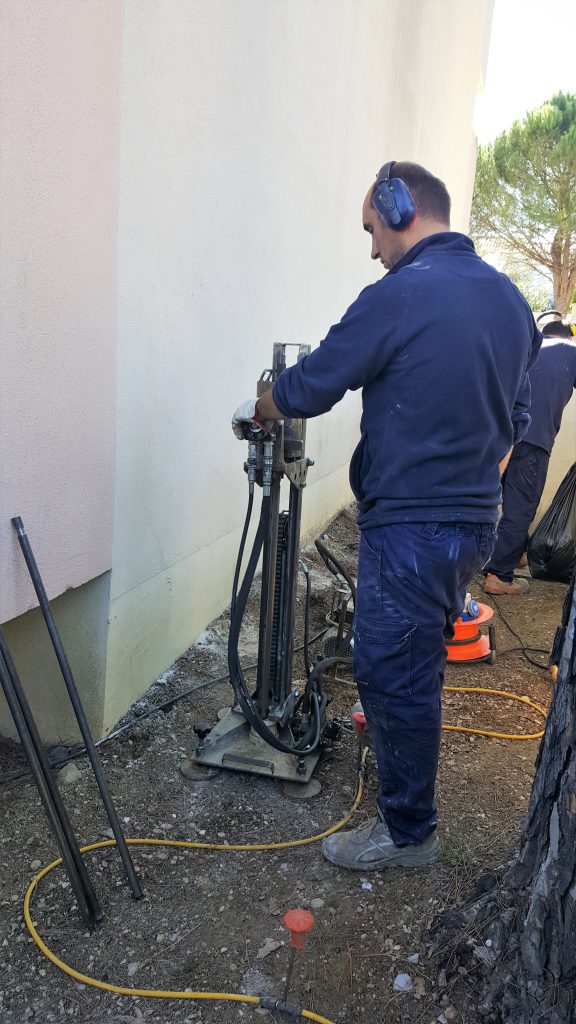

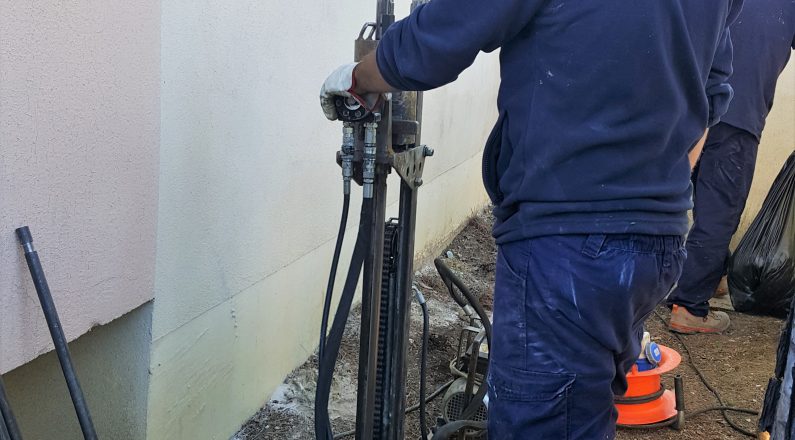

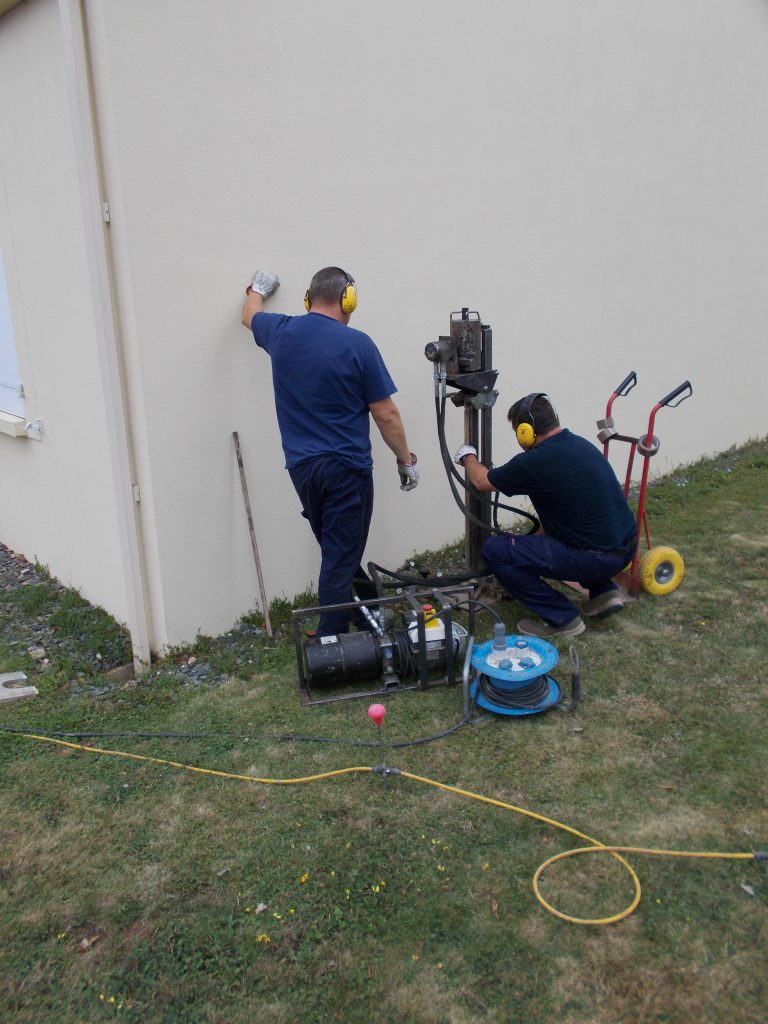

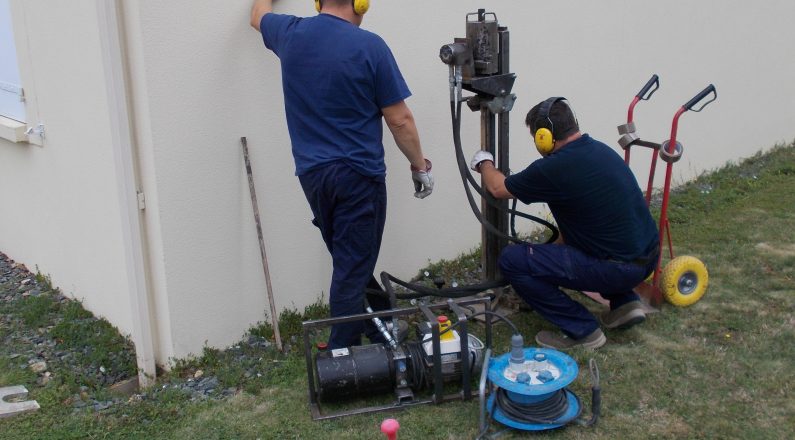

  • Injection sous fondation sur 3 niveaux et réalisée en fonction du croisement des données ERT et DPM30.

.: SOIL STABILIZATIONTM

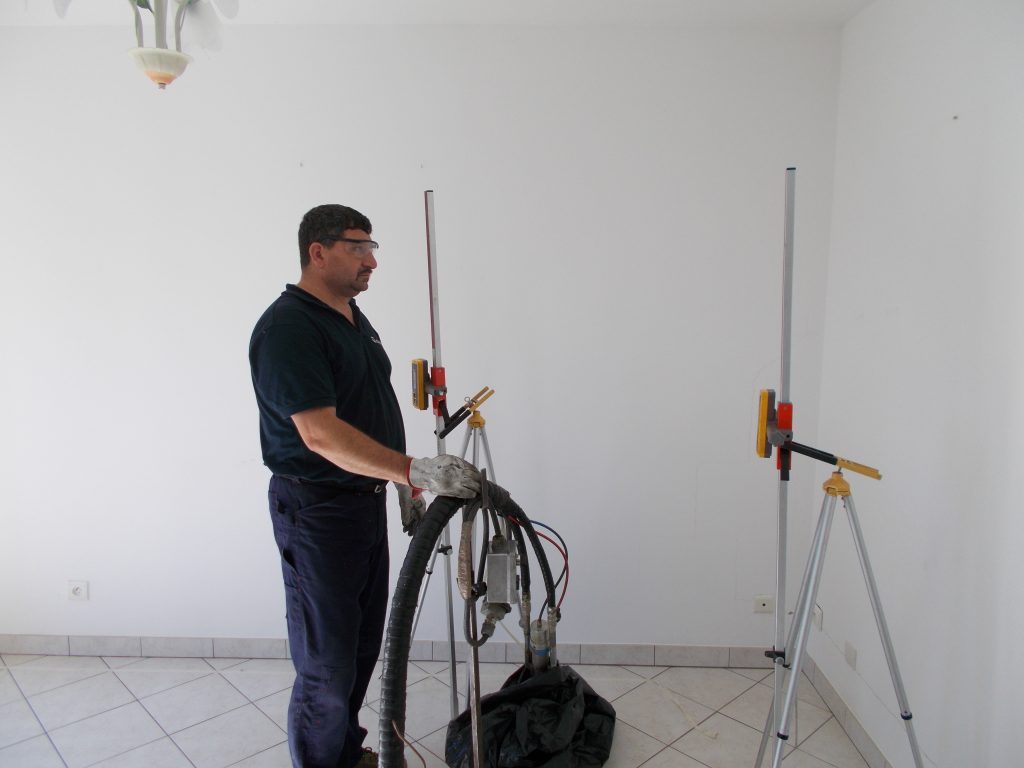

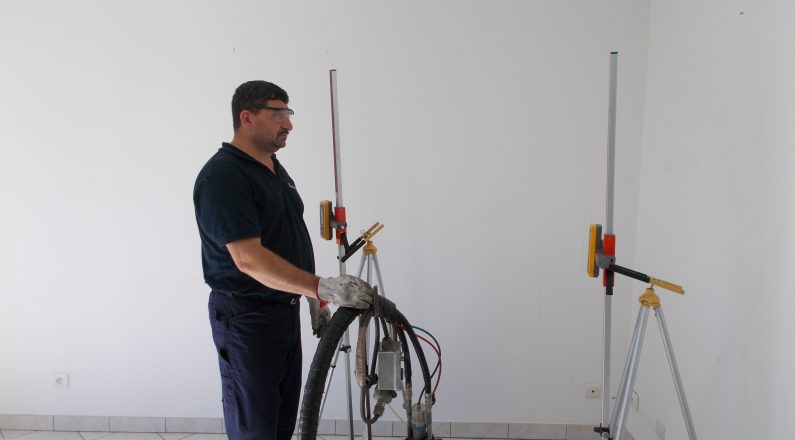

  • Mise en place d’un niveau laser dans une zone stable et de capteurs de haute précision sensible au 1/10 de millimètre qui balaient l’ensemble de la surface affaissée.

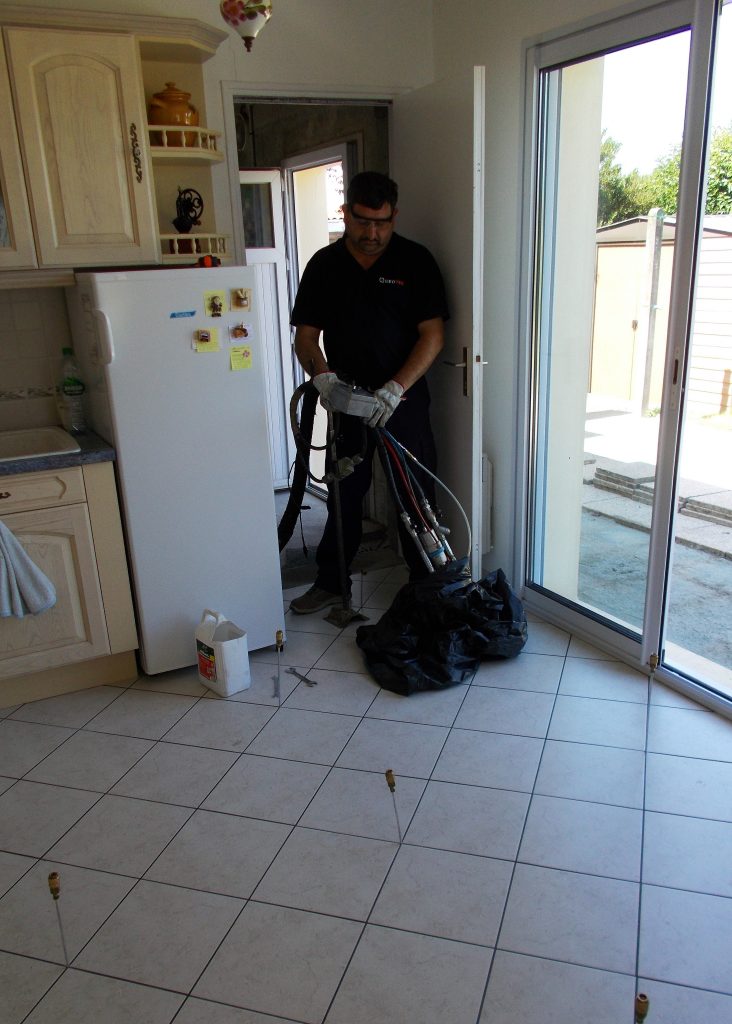

  • Réalisation d’un maillage de perforation/injection avec espacements compris entre 0,80 m et 1,20 m à faible diamètre (6-8 mm) dans les joints des carreaux.

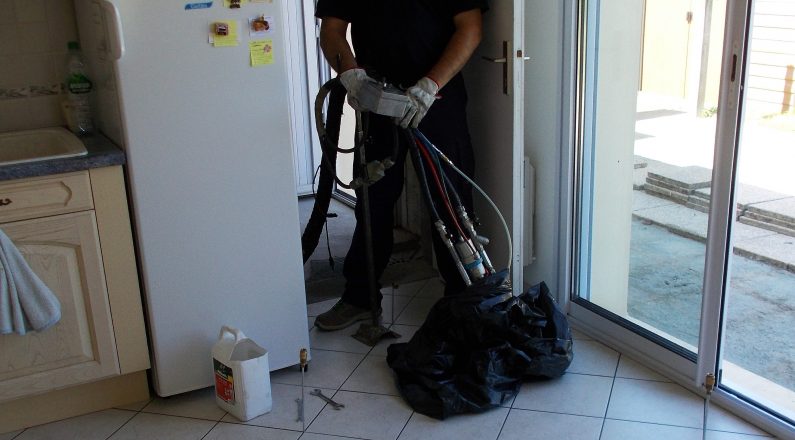

  • Injections à l’interface sol-dallage: selon l’effet de l’action de gonflement compactage de la couche de forme et soulèvement contrôlé par niveau laser.

NB : Cette intervention utilise des méthodes de recherche non destructives.
